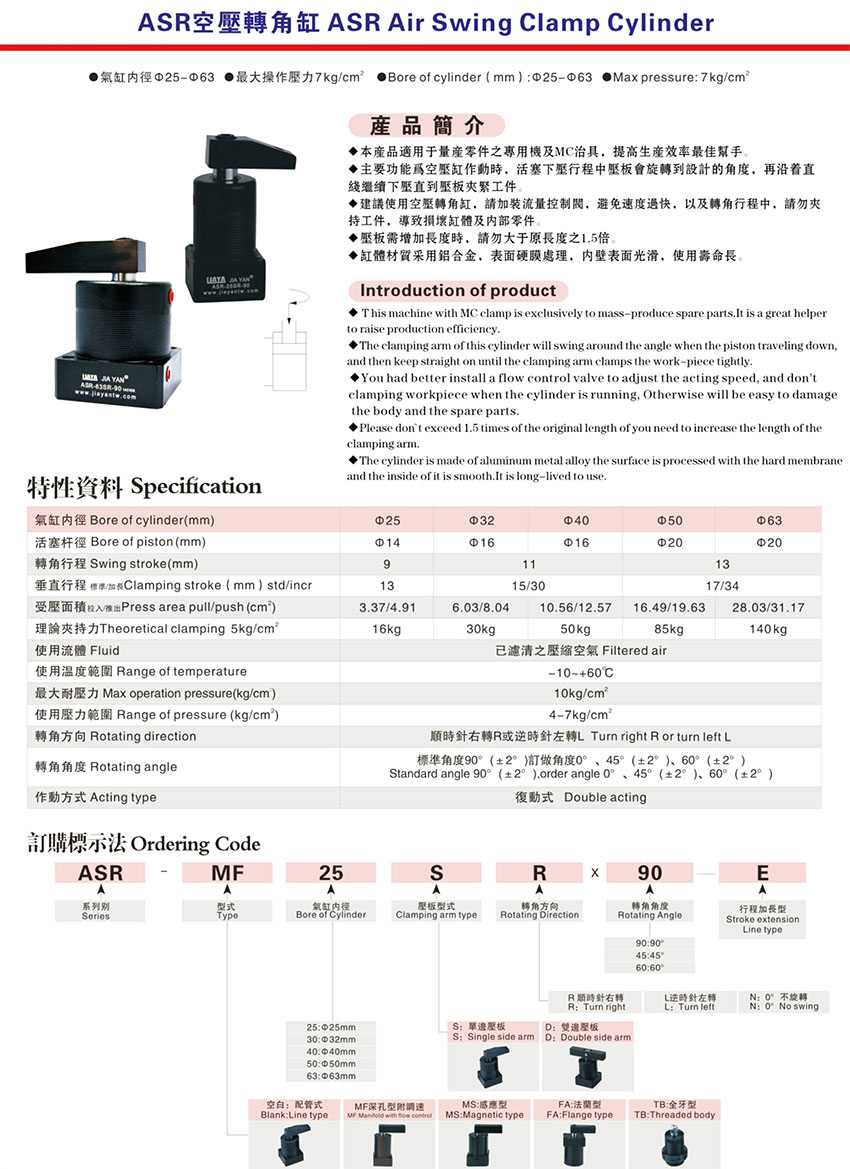

产品特性

ASR空压转角缸作动时，活塞下压行程中压板会旋到设计的角度，再沿着直线继续下压直到压板夹紧工件。

建仪使用气压转角缸，请加装流量控制阀，避免速度过快，以及转角行程中，请勿夹持工件，导致损坏缸体及内部零件。

缸体材质采用铝合金，表面硬膜处理，内壁表面光滑，使用寿命长。

最大操作压力：10 kgf/cm²

最小操作压力：2.5 kgf/cm²

作动方式：复动式

注意事项

夹紧及放松作动速度需适当放缓。

特殊压臂长度及重量不得超过标准压臂的1.5倍。

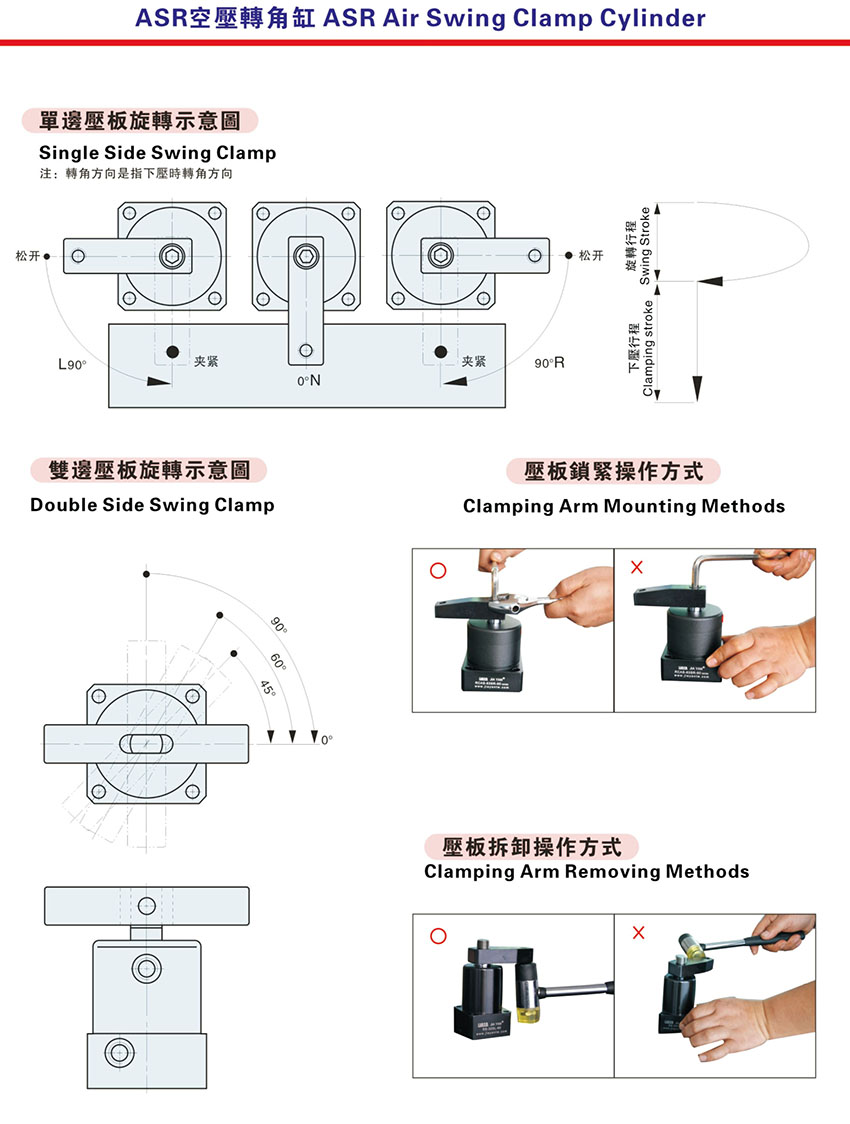

压臂旋转示意图及安装拆卸方式，请参见安装拆卸方式。
