空压系列

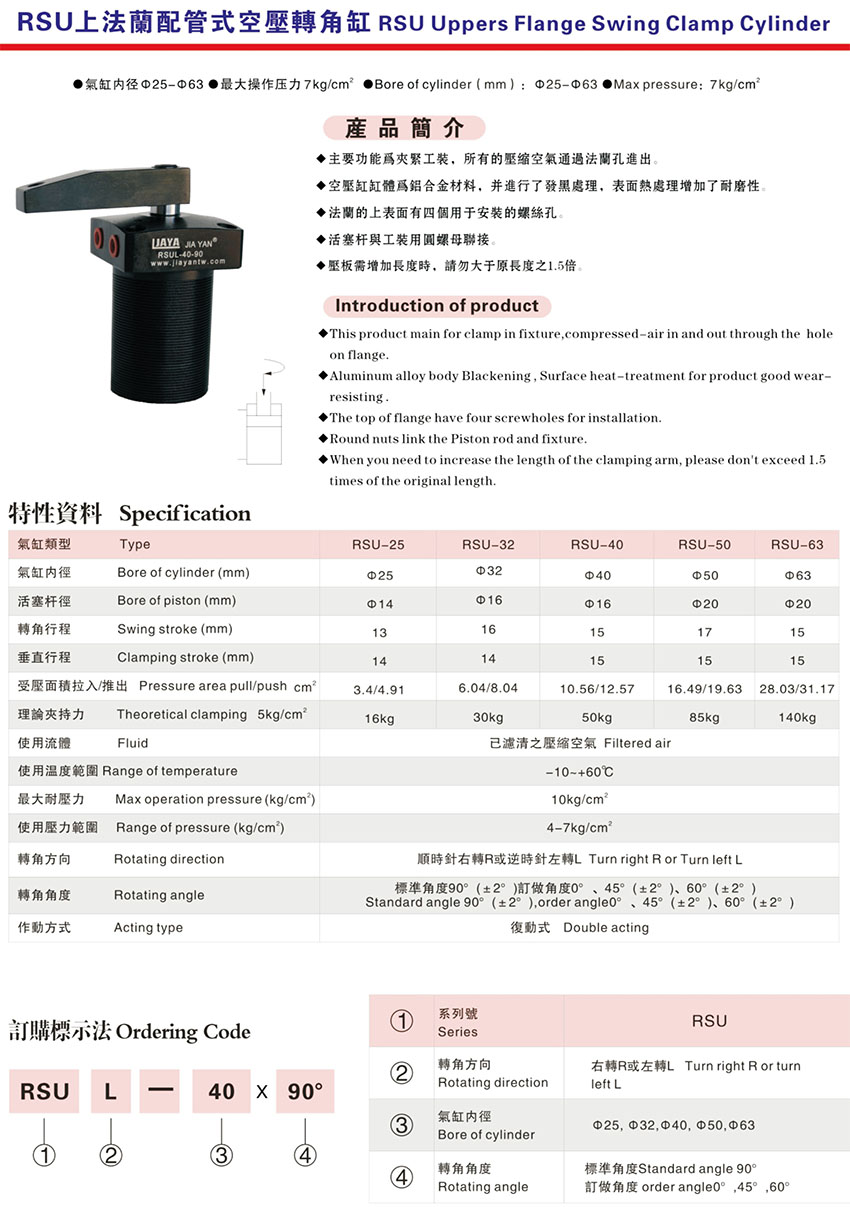

RSU上法兰配管式空压转角缸
产品特性
RSU空压转角缸主要功能为夹紧工装，所有的压缩空气通过上法兰孔进出。
气压缸缸体为铝合金材料，并进行了发黑处理，表面热处理增加了耐磨性。
法兰的上表面有四个用于安装的螺丝孔。
活塞杆与工装用圆螺母联接。
最大操作压力：10 kgf/cm2
最小操作压力：2.5 kgf/cm2
作动方式：复动式
注意事项
夹紧及放松作动速度需适当放缓。
特殊压臂长度及重量不得超过标准压臂的1.5倍。
压臂旋转示意图及安装拆卸方式，请参见安装拆卸方式。
