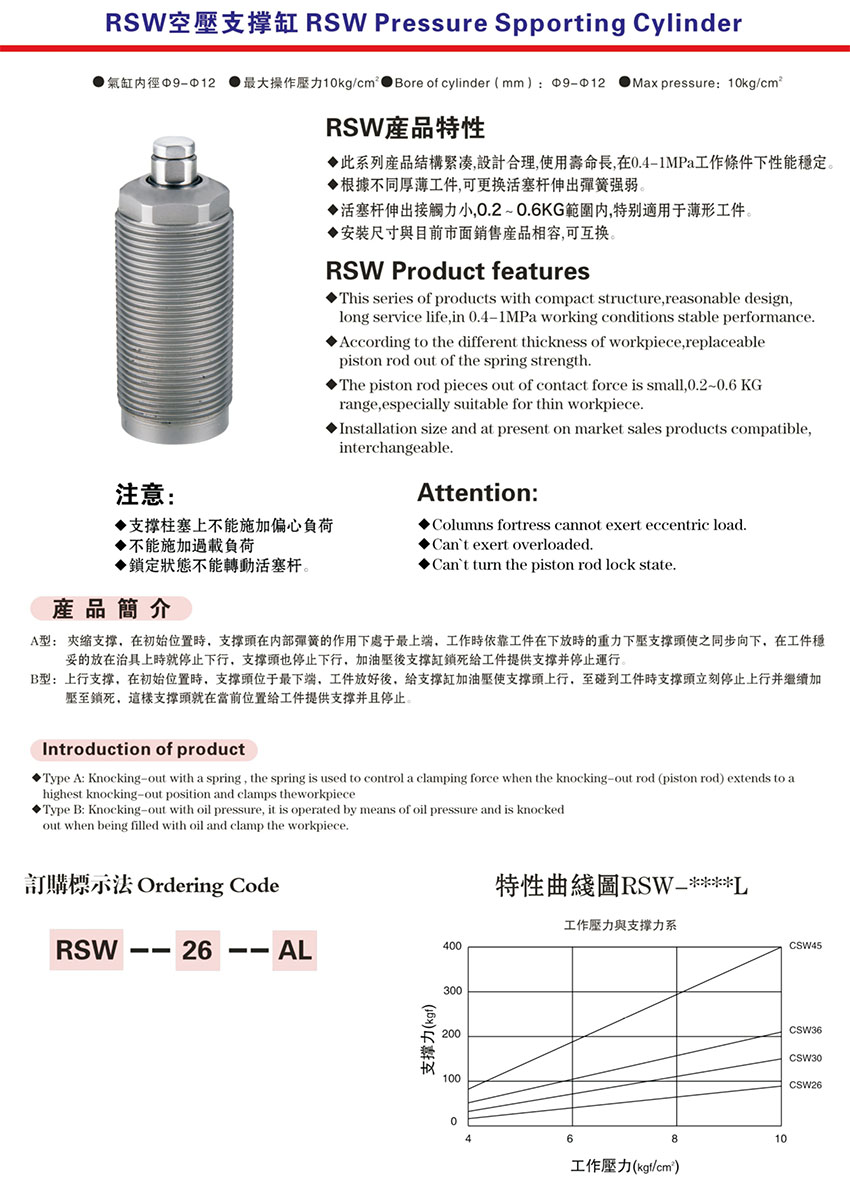

产品特性

RSW空压支撑缸内外材质选用不锈钢材料，保证其顺畅动作。

在4~10kgf/cm²工作条件下性能稳定,最大耐压力10kgf/cm²。

根据不同厚薄工件,可更换活塞杆伸出弹簧强弱。

活塞杆伸出接触力小,0.2~0.6kgf范围内,特别适用于薄形工件。

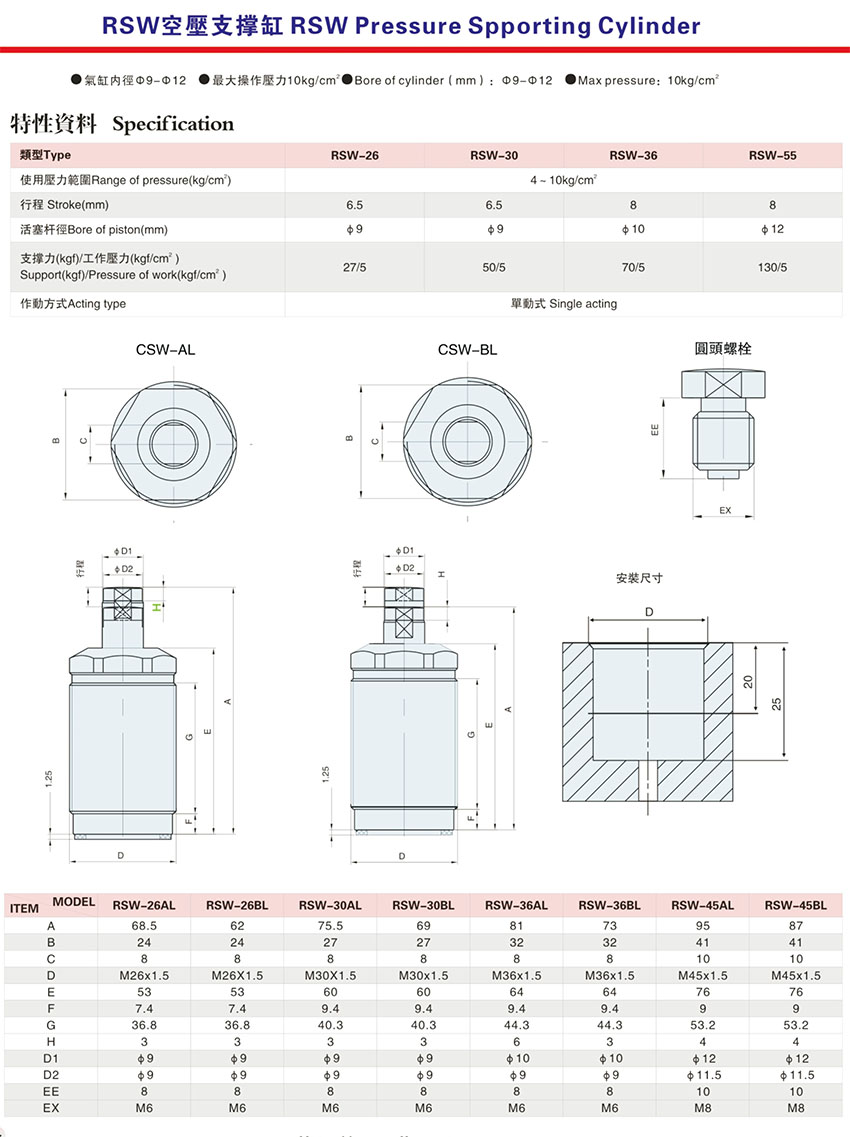

最大操作压力：10 kgf/cm²

最小操作压力：4 kgf/cm²

作动方式：单动式

A型:弹簧顶出型支撑,在初始位置时,支撑头在内部弹簧的作用下处于最上端,工作时依靠工件在下放时的重力下压支撑头使之同步向下,在工件稳妥的放在治具上时就停止下行,支撑头也停止下行,加气压后支撑缸锁死给工件提供支撑并停止运行。

B型：气压顶出型支撑,在初始位置时,支撑头位于最下端,工件放好后,给支撑缸加气压使支撑头上行,至碰到工件时支撑头立刻停止上行并继续加压至锁死,这样支撑头就在当前位置给工件提供支撑并且停止。

注意事项

支撑柱塞上不能施加偏心负荷

不能施加过载负荷

锁定状态不能转动活塞杆
