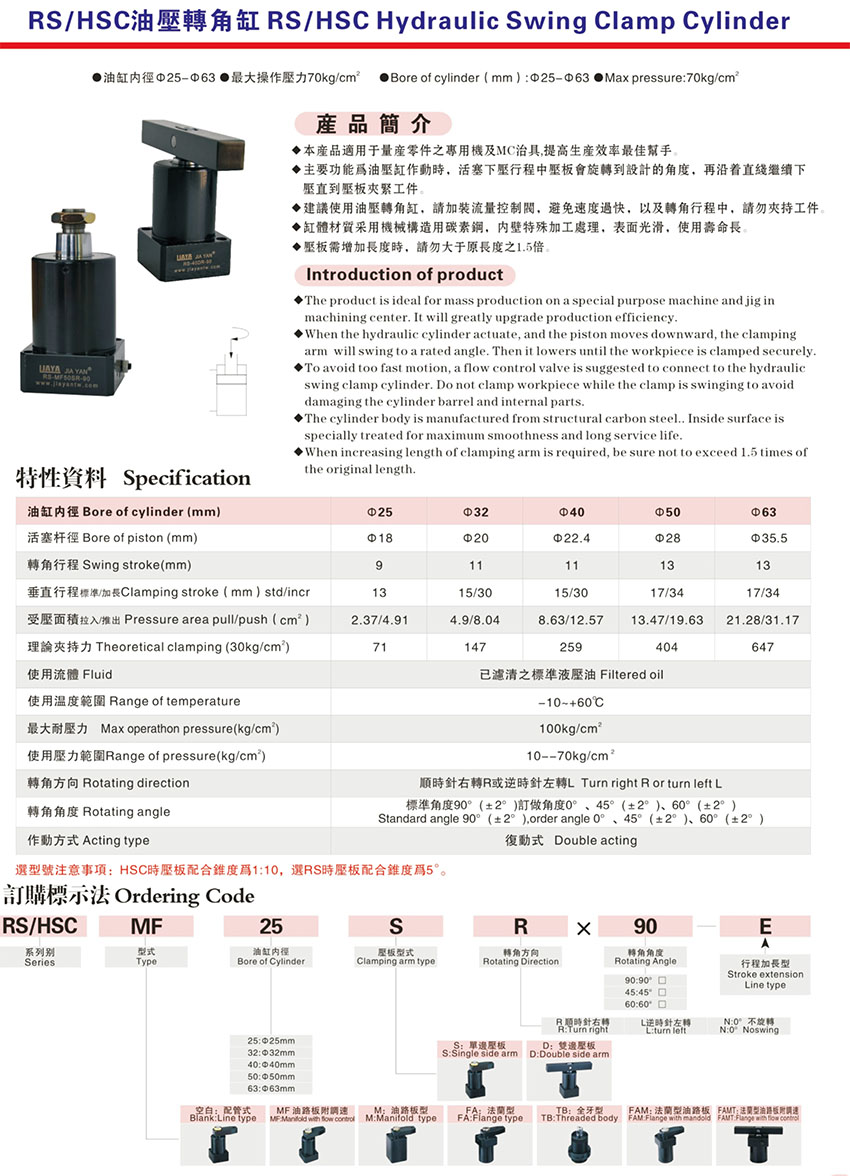

产品特性

RC/HSC系列转角缸适用于量产零件之专用机及MC治具,提高生产效率。

主要功能为油压缸作动时，活塞下压行程中压板会旋转到设计的角度，再沿着直线继续下压直到压板夹紧工件。

建议使用油压转角缸，请加装流量控制阀，避免速度过快，以及转角行程中，请勿夹持工件。

缸体材质采用机械构造用碳素钢，活塞杆加硬处理，内壁特殊加工处理，表面光滑，使用寿命长。

最大操作压力：70 kgf/cm2

最小操作压力：15 kgf/cm2

作动方式：复动式

注意事项

夹紧及放松作动速度需适当放缓。

特殊压臂长度及重量不得超过标准压臂的1.5倍。

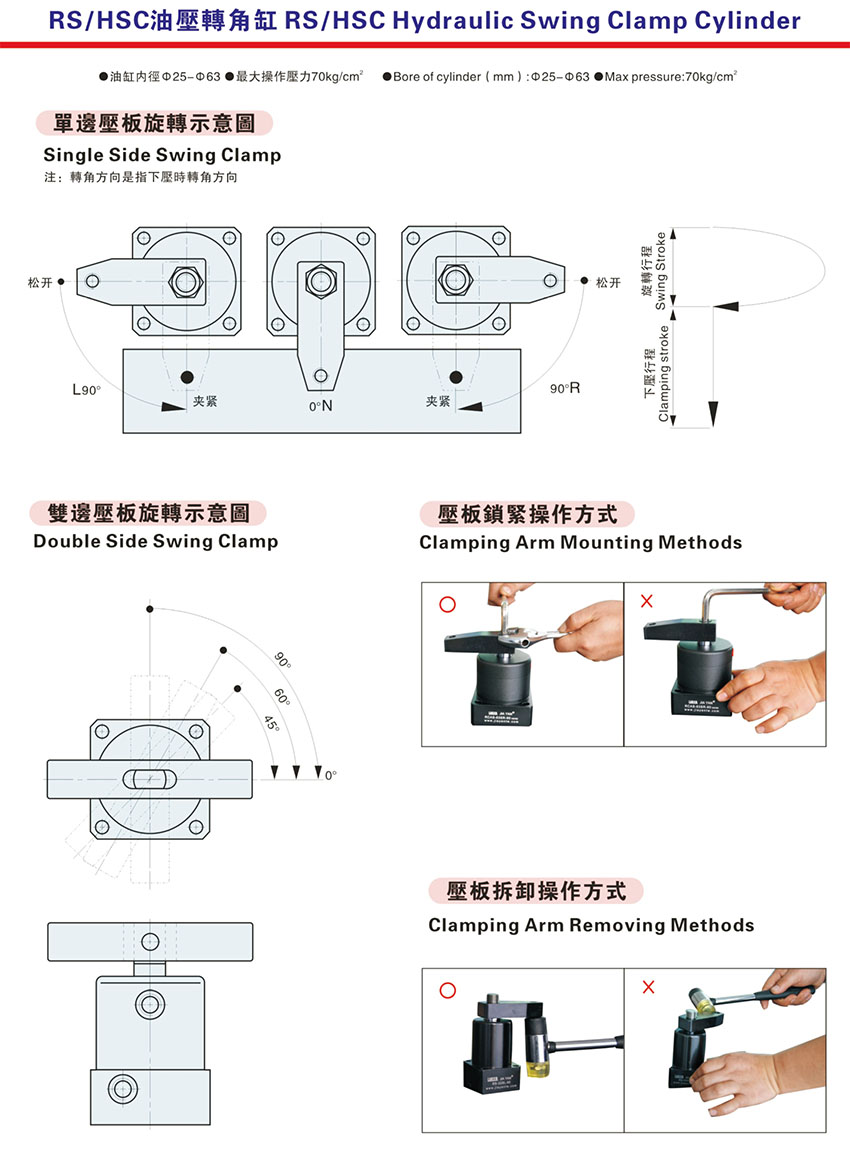

压臂旋转示意图及安装拆卸方式，请参见安装拆卸方式。

可接受20-125缸径订制。
