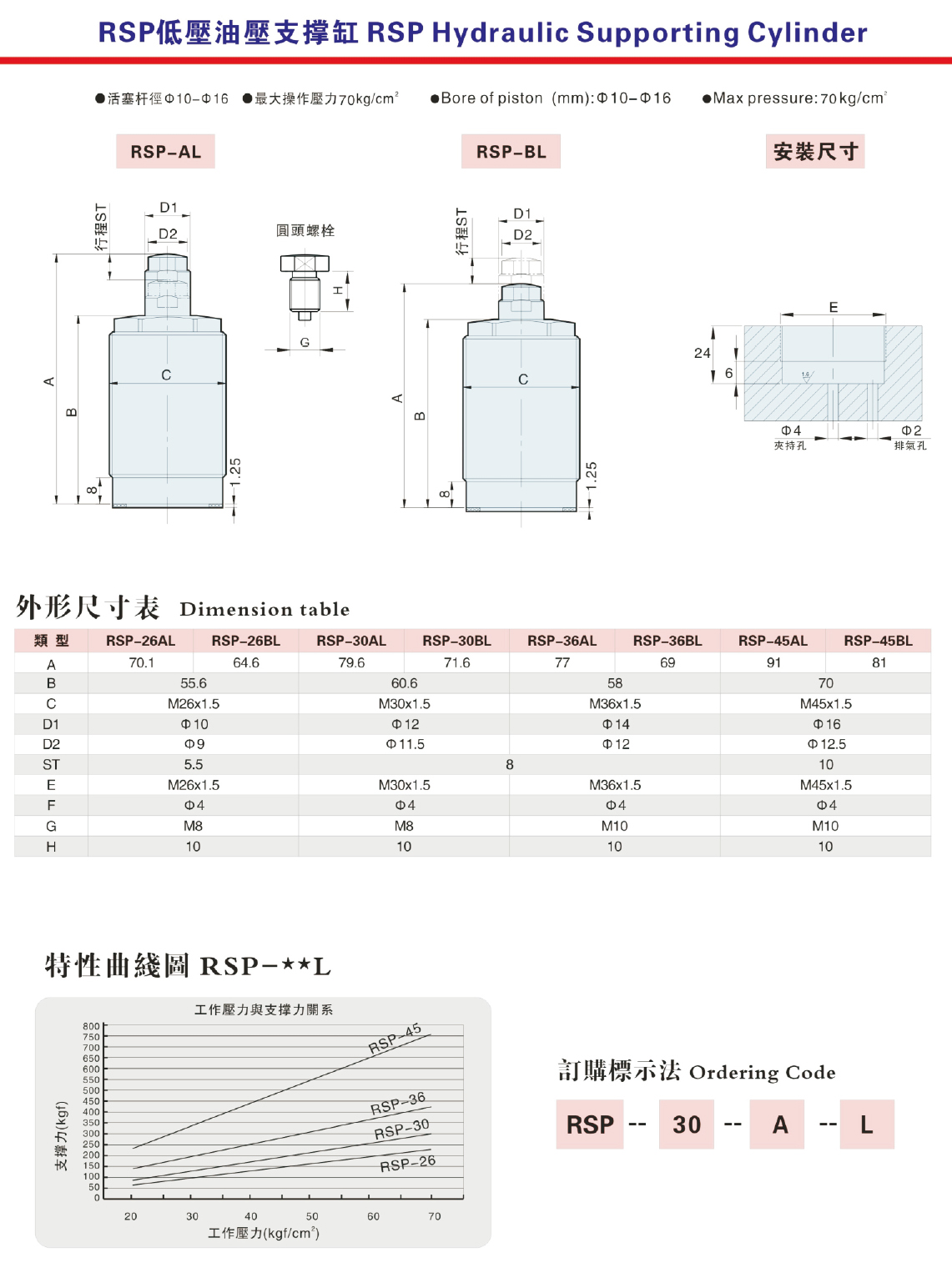

RSP低压支撑缸

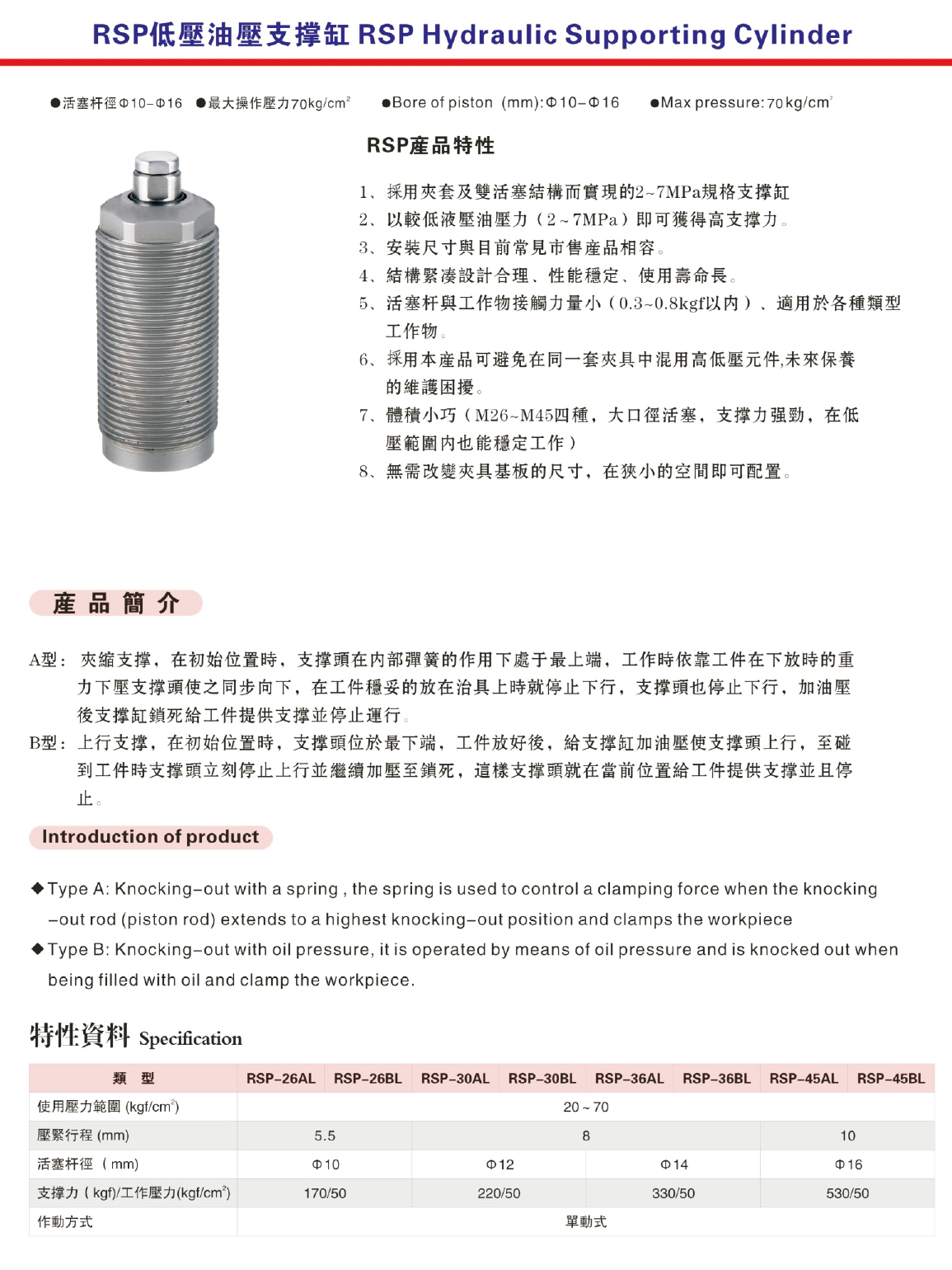

产品特性

嘉琰科技改良设计,最具稳定低油压支撑缸。

用夹套及双活塞结构而实现的20~70 kgf/cm2规格支撑缸,以较低液压油压力(2070 kgf/cm2)即可获得高支撑力,最大耐压力7Mpa。活塞杆与工件接触力量小(0.3-0.87kgf以内)、适用于各种类型的工件。

体积小巧(M26~M45)四种,大口径活塞,支撑力强劲,在低压范围内也能稳定工作),无需改变夹具基板的尺寸,在狭小的空间即可配置。安装尺寸与目前市面销售产品内容相同,可互换。

最大操作压力:70 kgf/cm2

最小操作压力:20 kgf/cm2

作动方式:单动式

A:弹簧顶出型支撑,在初始位置时,支撑头在内部弹簧的作用下处于最上端,工作时依靠工件在下放时的重力下压支撑头使之同步向下,在工件稳妥的放在治具上时就停止下行,支撑头也停止下行,加油压后支撑缸锁死给工件提供支撑并停止运行。

B:油压顶出型支撑,在初始位置时,支撑头位于最下端,工件放好后,给支撑缸加油压使支撑头上行,至碰到工件时支撑头立刻停止上行并继续加压至锁死,这样支撑头就在当前位置给工件提供支撑并且停止。

注意事项

支撑柱塞上不能施加偏心负荷

不能施加过载负荷

锁定状态不能转动活塞杆
