高压系列/单作用缸
RPS高压转角缸
产品特性
RPS高压转角缸，改善型结构，内置转角杆保护装置，即使平行撞到压板，也不会损坏。
型式油压缸适用于夹持工件取放空间保持净空,方便工件取放高压夹持。
油压缸夹持动作为下压式，含有旋转行程(请勿夹持工件)以及垂直下压行程。
本产品使用德制油封及进口零件，缸体内壁经特殊加工处理表面光滑,确保使用性能及寿命。
最大充油速度请参考特性数据，请勿使用过大充油速度，以免回转过快，如有回转不确定，请安装流量控制阀，降低充油速度。
最大操作压力：350 kgf/cm2
最小操作压力：70 kgf/cm2
作动方式：单动和复动式
注意事项
夹紧及放松作动速度需适当放缓。
特殊压臂长度及重量不得超过标准压臂的1.5倍。
压臂旋转示意图及安装拆卸方式，请参见安装拆卸方式。

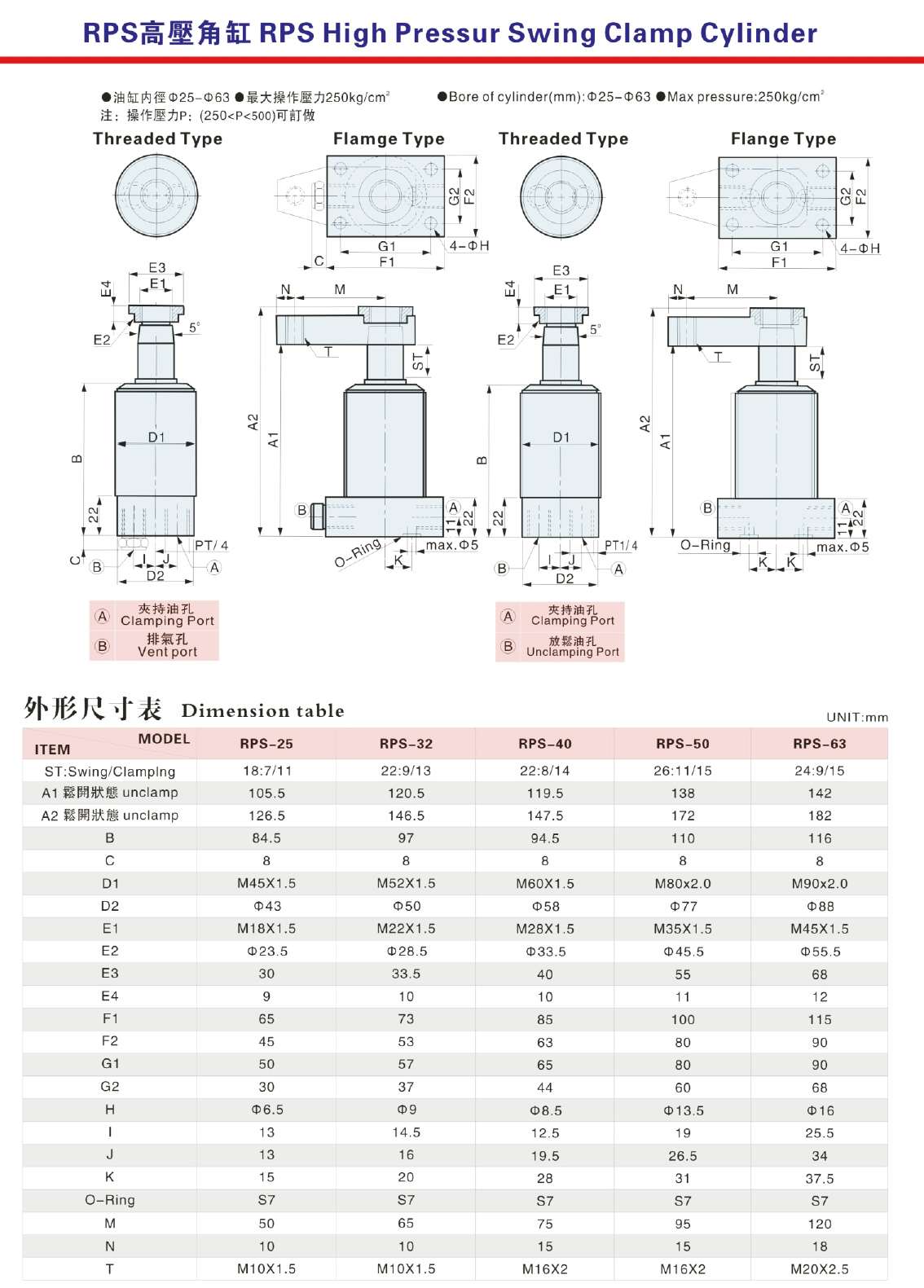

产品规格
| 油缸内径mm | Φ25 | Φ32 | Φ40 | Φ50 | Φ63 |
| 活塞杆径mm | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 |
| 转角行程mm | 7 | 9 | 8 | 11 | 9 |
| 垂直行程mm | 11 | 13 | 14 | 15 | 15 |
| 最大充油速度cc/s | 3.2 | 6.9 | 10 | 18.4 | 27.7 |
| 下压需求量cc | 3.2 | 6.9 | 10 | 18.4 | 27.7 |
| 回复需求量cc | 8.8 | 17.7 | 27.7 | 51 | 74.8 |
| 转角方向 | 顺时针右转R 或逆时针左转L | ||||
| 转角角度 | 标准角度90° | ||||
| 最小操作压力 | 40kg/cm² | ||||
