产品特性

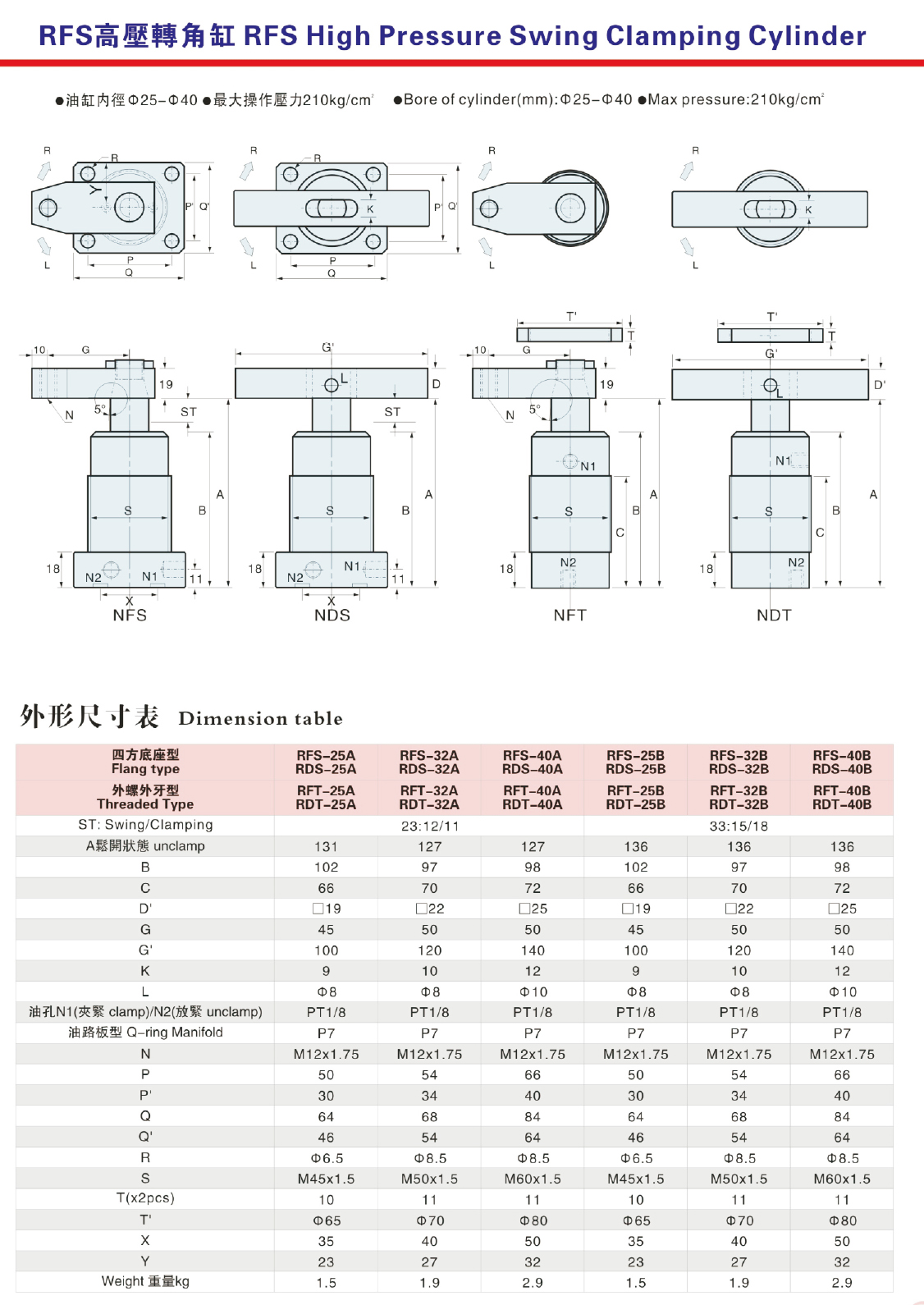

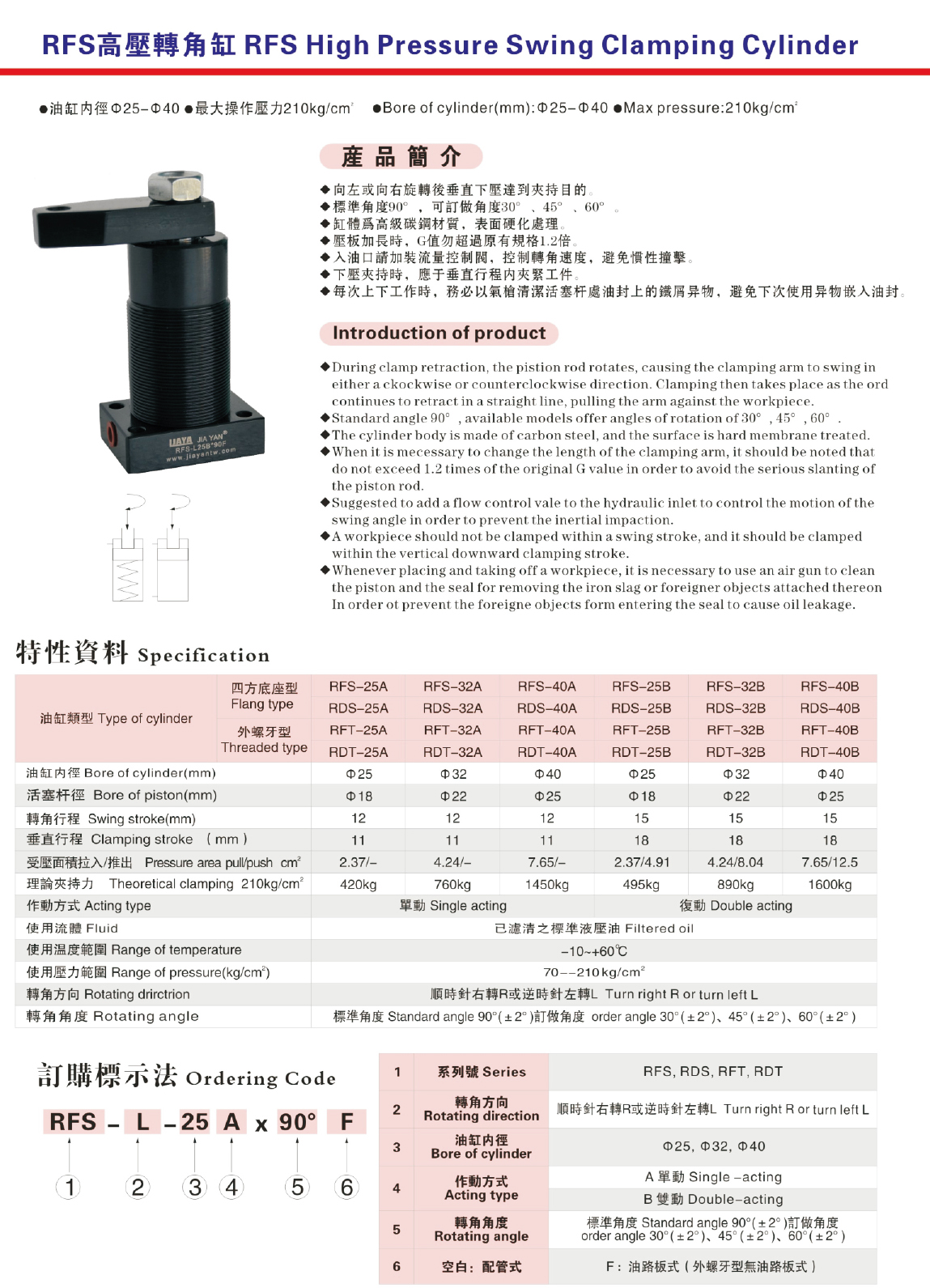

RFS高压转角缸

向左或向右旋转后垂直下压达到夹持目的.

标准角度90度,可订做角度30度、45度、60度.

缸体为高级碳钢材质,表面硬化处理.

入油口请加装流量控制阀,控制转角速度,避免惯性撞击.

下压夹持时,应于垂直行程内夹紧工件.

每次上下工作时,务必以气枪清洁活塞杆处油封上的铁屑异物,避免下次使用异物嵌入油封.

最大操作压力：210 kgf/cm²

最小操作压力：70 kgf/cm²

作动方式：单动和复动式

注意事项

夹紧及放松作动速度需适当放缓。

特殊压臂长度及重量不得超过标准压臂的1.2倍。

压臂旋转示意图及安装拆卸方式，请参见安装拆卸方式。
