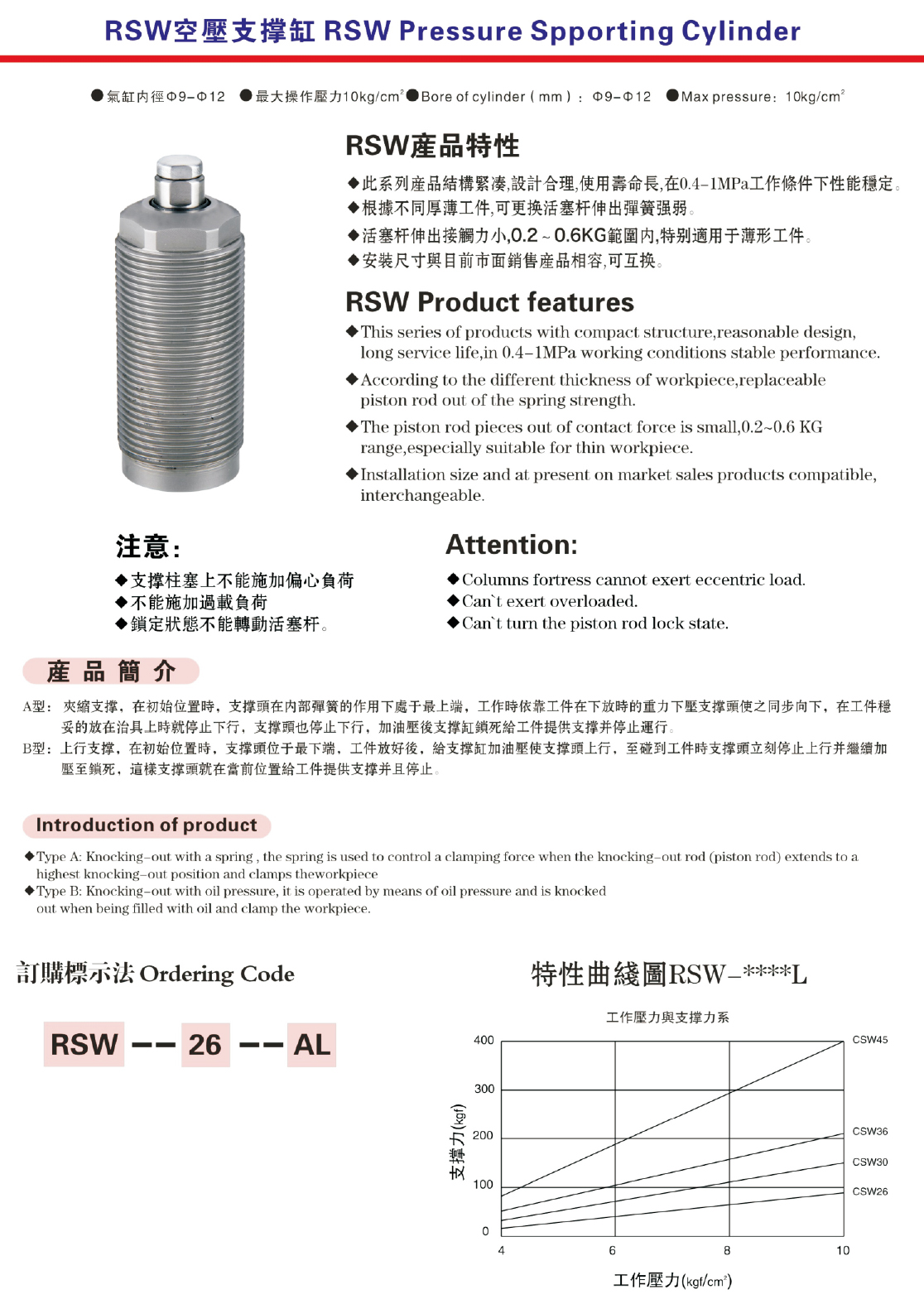

RSW空压支撑缸

产品特性

RSW空压支撑缸内外材质选用不锈钢材料,保证其顺畅动作。

4~10kgf/cm2工作条件下性能稳定,最大耐压力10kgf/cm2

根据不同厚薄工件,可更换活塞杆伸出弹簧强弱。

活塞杆伸出接触力小,0.2~0.6kgf范围内,特别适用于薄形工件。

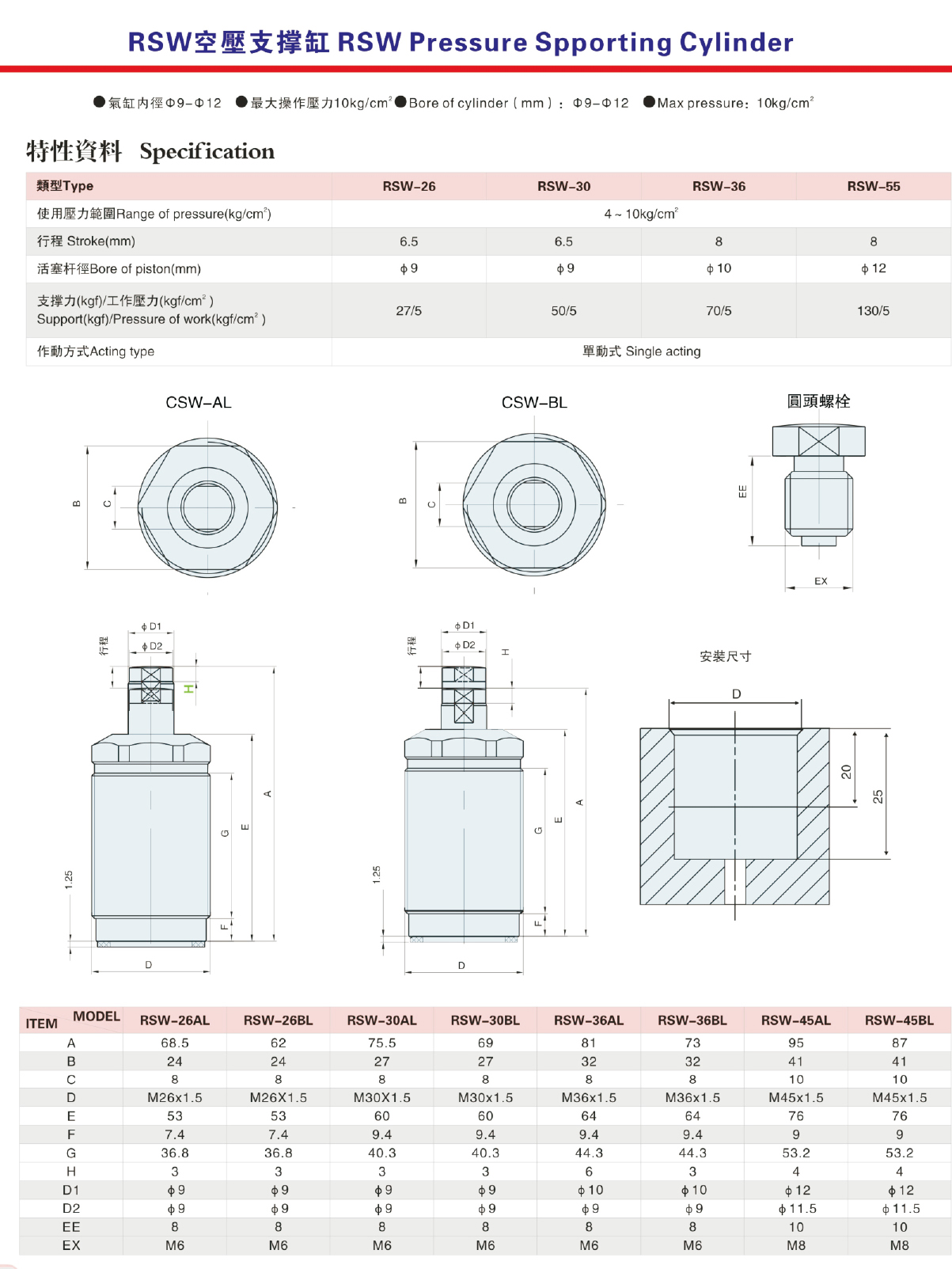

最大操作压力:10 kgf/cm2

最小操作压力:4 kgf/cm2

作动方式:单动式

A:弹簧顶出型支撑,在初始位置时,支撑头在内部弹簧的作用下处于最上端,工作时依靠工件在下放时的重力下压支撑头使之同步向下,在工件稳妥的放在治具上时就停止下行,支撑头也停止下行,加气压后支撑缸锁死给工件提供支撑并停止运行。

B型:气压顶出型支撑,在初始位置时,支撑头位于最下端,工件放好后,给支撑缸加气压使支撑头上行,至碰到工件时支撑头立刻停止上行并继续加压至锁死,这样支撑头就在当前位置给工件提供支撑并且停止。

注意事项

支撑柱塞上不能施加偏心负荷

不能施加过载负荷

锁定状态勿转动活塞杆。
